Switching

  • Ein Layer‑2‑Switch arbeitet mit Ethernet‑Frames und entscheidet anhand der MAC‑Adressen, wohin ein Frame gesendet wird.
  • Dafür führt der Switch eine MAC‑Adress‑Tabelle (auch CAM‑Tabelle), in der steht: „Welche MAC‑Adresse ist an welchem Port erreichbar?“.
  • Lernphase: Bei jedem eingehenden Frame merkt sich der Switch die Source‑MAC und den Port und aktualisiert sie in der Tabelle.
  • Weiterleitungsphase:
    • Wenn die Destination‑MAC in der Tabelle steht → Frame nur an diesen Port senden (unicast forwarding).
    • Wenn die Destination‑MAC unbekannt ist oder ein Broadcast/Multicast ist → Frame an alle Ports außer dem Eingangsport senden (Flooding).

VLAN

Theorie

  • VLAN steht für „Virtual Local Area Network“ und bildet logische Teilnetze auf einem oder mehreren Switches, meist per 802.1Q‑Tagging in den Ethernet‑Frames.
  • Hosts in einem VLAN sehen sich wie in einem eigenen LAN; Kommunikation zwischen VLANs erfordert Routing (Router oder Layer‑3‑Switch).

Wozu

  • Trennung verschiedener Bereiche wie Mitarbeitende, Server, Gäste oder IoT, ohne für jedes Netz eine eigene physische Infrastruktur aufzubauen.
  • Flexible Zuordnung: Geräte können durch reine Switch‑Konfiguration in andere VLANs verschoben werden, ohne Verkabelung zu ändern.

Vorteile

  • Bessere Sicherheit durch Isolation: Broadcasts und viele Angriffe bleiben auf ihr VLAN beschränkt; zwischen VLANs kann gefiltert werden.
  • Weniger Broadcast‑Traffic pro Segment und damit effizientere Nutzung der Bandbreite sowie klarere Strukturierung großer Netze.

Nachteile

  • Höhere Komplexität: VLAN‑Planung, Trunk‑Konfiguration, Tagging und Inter‑VLAN‑Routing müssen durchdacht und dokumentiert sein.
  • Fehleranfälligkeit: Falsch konfigurierte Ports/Trunks oder VLAN‑IDs führen schnell zu Connectivity‑Problemen, die schwer zu debuggen sind.

Untagged/Tagged

Untagged

  • An einem Switch werden Ports einem VLAN fest zugeordnet (Access Ports)
  • Bei mehr als einem Switch müssen Ports gleicher VLANs noch miteinander verbunden werden.
  • wenn kein Trust das wählen

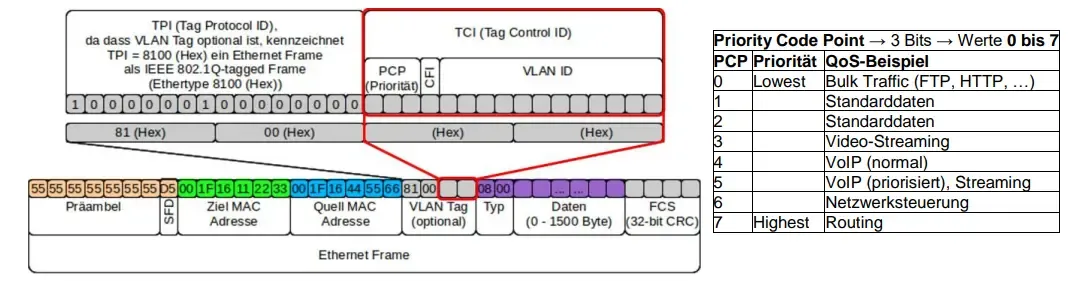

Tagged nach IEEE 802.1Q

  • An einem Switch wird ein Port mehreren VLANs fest zugeordnet (Trunk Port). Mehrere VLANs werden über eine einzige Leitung verbunden, den Trunk .
  • Jeder Frame erhält eine Kennzeichnung zu welchem VLAN er gehört, die VLAN-ID

Tag berechnung durch Umwandeln in Binär jeweils

PCP (Priorität)CFIVLAN ID
3 bits1 bit12 bits

Statisch/Dynamisch

Statisch

Ein Switch-Port wird fest einem VLAN zugeordnet (Access Port). Es ist auch möglich, einen Port mehreren VLANs fest zuzuordnen (Trunk Port)

Dynamisch

VLAN-Zugehörigkeit wird anhand bestimmter Inhalte des Ethernet-Frames getroffen, z.B. MAC-Adresse, RADIUS Authentifizierung nach 802.1X

VLAN-TaggingBeschreibungBeispiel / Einsatz
StatischOhne TagFester Port, ein VLAN (Access Port)Einfache Endgeräte
- PC
- Drucker
StatischMit VLAN-TagFester Port, mehrere VLANs (Trunk Port)- Switch-zu-Switch Link
- Server mit Zugriff aus festgelegten VLANs
- Access Point mit festgelegter SSID pro VLAN.
DynamischOhne TagAutomatische VLAN-Zuordnung (Access Port)Geräte die öfter an andere Ports umziehen (z. B. Laptops)
- Authentifizierung über RADIUS (IEEE 802.1X)
- Zuweisung durch MAC-Adresse
DynamischMit VLAN-TagAutomatische Tag-Zuweisung (Trunk-Port)Mehrere VLANs nach Bedarf aufnehmen
- Virtualisierte Server (wechselnde VMS in verschiedenen VLANs)
- IP-Telefone mit Daten-PC am selben Port

IPv4-Subnetting

Wozu / Idee

  • Aufteilung eines Netzes in mehrere kleinere Netze, damit Broadcasts und Verkehr nur im jeweils relevanten Segment bleiben
  • Effizientere Nutzung des vorhandenen IPv4-Adressraums, z. B. unterschiedliche Subnetze für Abteilungen, Standorte oder Server-Zonen
  • Logische Strukturierung und Trennung von Bereichen (User, Server, Management, Gäste) für bessere Übersicht und Administration

Vorteile

  • Weniger Broadcast- und Hintergrundtraffic pro Subnetz, dadurch bessere Performance und geringere Netzwerklast
  • Mehr Sicherheit, weil Angriffe oder Fehlkonfigurationen oft auf ein Subnetz begrenzt bleiben und zwischen Netzen gefiltert werden können
  • Bessere Adressplanung und Skalierbarkeit, da IP-Adressen gezielt nach Bedarf verteilt und einfacher verwaltet werden können​

Nachteile

  • Höhere Komplexität beim Design (Subnetzmasken, Routen, Planung), insbesondere in größeren Umgebungen
  • Mehr Aufwand bei Betrieb und Fehlersuche, weil Routing zwischen Subnetzen und passende Firewall-Regeln nötig sind​
  • Falsch geplante Subnetze führen leicht zu verschwendeten Adressen oder zu wenig Hosts in einzelnen Netzen
